ETGZ電纜故障測試儀

ETGZ電纜故障測試儀|ETGZ-II電纜故障測試儀

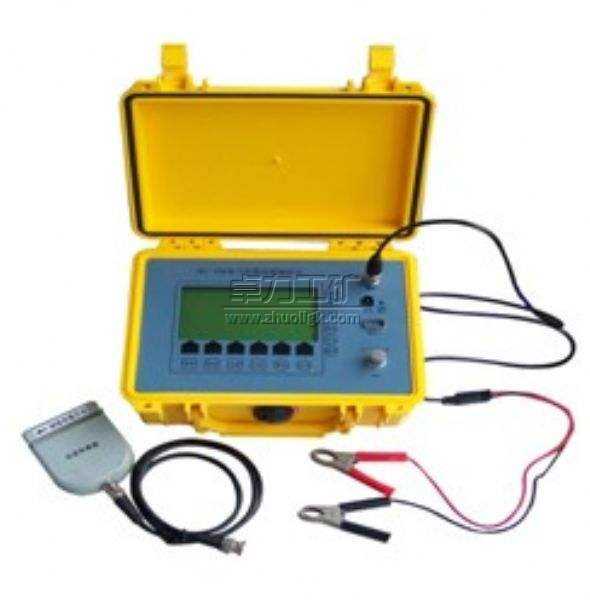

ETGZ(ETGZ-I,ETGZ-II)電纜故障測試儀采用了多種故障探測方式，應用當代最先進的電子技術成果和器件，采用計算機技術及特殊性電子技術，結合本公司長期研制電纜測試儀的成功經驗而推出的高科技，智能化，功能全的全新產品。ETGZ電纜故障測試儀是一套綜合性的電纜故障探測儀器，能對電纜的高阻閃絡故障，高低阻性的接地，短路和電纜的斷線，接觸不良等故障進行測試，該電纜故障測試儀配備聲測法定點儀，可準確測定故障點的精確位置。ETGZ-I電纜故障測試儀特別適用于測試各種型號、不同等級電壓的電力電纜及通信電纜。

產品特性
1、本電纜故障測試儀功能齊全，測試故障安全、迅速、準確。儀器采用低壓脈沖法和高壓閃絡法探測，可測試電纜的各種故障，尤其對電纜的閃絡及高阻故障可無需燒穿而直接測試。如配備聲測法定點儀，可準確測定故障的精確位置
　　2、測試精度高，儀器采用高速數據采樣技術，A/D采樣速度為100MHz，使儀器讀取分辨率為1m，探測盲區為1m。
　　3、智能化程度高，測試結果以波形及數據自動顯示在大屏幕液晶顯示屏上，判斷故障直觀。并配有全中文菜單顯示操作功能，無需對操作人員作專門的訓練
　　4、具有波形及參數存儲，調出功能，采用非易失性器件，關機后波形、數據不易失
　　5、具有雙蹤顯示功能，可將故障電纜的測試波形與正常波形進行對比，有利于對故障進一步判斷
　　6、具有波形擴展比例功能，改變波形比例，可擴展波形進行精確測試
　　7、可任意改變雙光標的位置，直接顯示故障點與測試點的直接距離或相對距離
　　8、具有根據不同的被測電纜隨時修改傳播速度功能
　　9、小體積便攜式外形，內裝可充電的電池供電，方便攜帶和使用

ETGZ-I電纜故障測試儀參數
1、應用范圍及用途：該電纜故障測試儀可測試各種型號的電力電纜（電壓等級1kV～35kV）和市話電纜、調頻通信電纜、同軸電纜及金屬架空線路上發生的短路、接地、高阻泄漏，高阻閃絡性故障和電纜的斷線、接觸不良等故障。并可測試電纜的長度和電波在電纜上的傳播速度。
　　2、最遠測試距離：32km(明線可達100km)
　　3、探測盲區：1m
　　4、讀數分辨率：1m
　　5、功耗：5VA
　　6、使用條件：環境溫度0℃～+40℃
　　極限溫度?。?0℃～+50℃
　　相對濕度　40℃（20～90）%RH
　　大氣壓強　（86～106）Kpa
　　7、體積：225×165×125mm³
　　8、重量：2kg

ETGZ-II電纜故障測試儀參數
1、測試距離
　　單端測試距離≥20千米
　　2、最短測試距（盲區）：小于V/15（米）
　　其中：V電波在被測電纜中的傳播速度
　　3、測試誤差
　　相對誤差：≤±2%
　　絕對誤差：故障點在千米以內≤15米
　　故障點在千米以上≤20米
　　故障定點誤差：≤±0.5米
　　4、讀數分辨率：V/60米
　　其中：V電波在被測電纜中的傳播速度。如：“油浸紙電纜”，電波傳播速度為160m/us儀器的讀數最小分辨率為2.66米，即屏幕上光標每移動一點，讀數變化2.6米。
　　5、電源：AC220V±10%50HZ
　　6、環境條件
　　溫度：0℃~50℃相對濕度：80%±5%
　　7、主機體積：350×250×200（mm³）
　　8、主機重量：5kg
