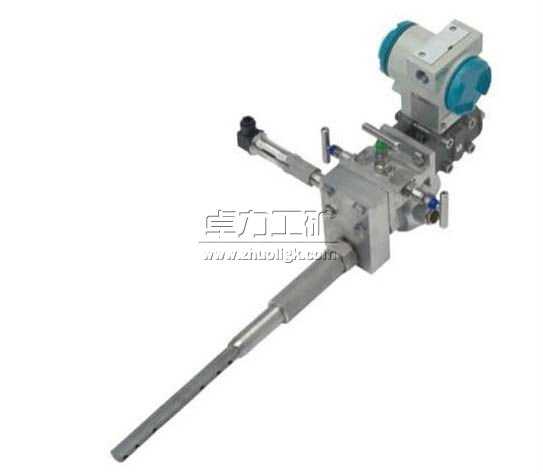

KEDTB德爾塔巴流量計

　　德爾塔巴流量計是一種插入式流量測量儀表。在管道中插入一根德爾塔巴傳感器 , 當流體流過傳感器時,在其前部迎流方向產生一個高壓分布區 , 在其后部產生一個低壓分布區。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

KEDTB德爾塔巴流量計說明書

KEDTB德爾塔巴流量計

KEDTB德爾塔巴流量計|德爾塔巴流量傳感器|德爾塔巴流量計廠家

德爾塔巴流量計是一種插入式流量測量儀表。在管道中插入一根德爾塔巴傳感器 , 當流體流過傳感器時 , 在其前部迎流方向產生一個高壓分布區 , 在其后部產生一個低壓分布區。

測量原理
運用方式
KEDTB德爾塔巴流量計是運用差壓式的工作原理，插入式的安裝方法，設計生成的一種流量傳感器。
取壓方式
KEDTB德爾塔巴流量計取壓方式是通過一直徑約為20毫米的探頭（或探針），探頭前后有二排不均勻分布的、若干個8毫米的引壓孔。通過該二排孔將管道從上到下（/從左到右）的不同壓力（/流速）在孔內取平均，（因為管道兩側流速慢，中間快）構成了差壓，進而可以計算出質量流量或體積流量。

質量流量計算
方法
KEDTB德爾塔巴的流量計算基本是按照歐盟標準流體軟件中指定的方法計算。具體是下列各計算公式：
其中
Qm :
質量流量，量綱為kg/s;
ζ:
探頭的阻力參數（阻斷系數），無量綱；（每個探頭有一個值，在計算報告中）
ε:
膨脹系數;不可壓縮介質時，為1。氣體測量時，需要加入，可查表。無量綱；
d：
管道的內徑，單位為米
dp：
差壓，實測參數、單位為pa=n/?=kg/s2m
ρB ：
運行條件時的介質密度，單位為kg/m3
所以，根據差壓、內徑、探頭自身提供的阻斷系數和介質工作密度就可以計算質量流量。問題是工作密度，可能需要溫壓補償，通過查表的方式（ρB =f（t，P）），或者調用（使用）大多數PLC或者DCS中內置的標準計算密度子程序。對于氣體，需要確定具體的膨脹系數。

技術參數
KEDTB型號
H50A精小管段型
通徑范圍 3~100mm
適用介質氣體、液體或蒸汽
壓力范圍 -1.0-78.0mPa
安裝方式與管道直接焊接、法蘭連接、螺紋連接
各種許可 Eex隔爆，高壓通過壓力設備檢測
精度指標優于讀數的1%，重復性為0.1%
量程比大于30：1，雙向測量
溫度范圍 -20℃~490℃
可選一體化溫度和壓力測量；室外一體化防水盒
H150高溫高壓分體型
通徑范圍 30-9000mm
適用介質氣體、液體或蒸汽
壓力范圍 -1.0-68.0mPa
安裝方式與管道直接焊接、法蘭連接、螺紋連接
各種許可 Eex隔爆，高壓通過壓力設備檢測
精度指標優于讀數的1%，重復性為0.1%
量程比大于30：1，雙向測量
溫度范圍 -20-500℃
可選一體化溫度和壓力測量；室外一體化防水
H250安全法蘭鎖定型
通徑范圍 30-3000mm
適用介質高壓蒸汽、高壓氣體或高壓液體
壓力范圍 -1.0-38.0MPa
安裝方式氣體時，探頭要向上稍加傾斜，末端低
液體時，探頭從管道下方插入，或者有向上傾斜的角度
各種許可 Eex隔爆，高壓通過壓力設備檢測
精度指標優于讀數的1%，重復性為0.1%
量程比大于30：1，雙向測量
溫度范圍 -200℃~1240℃
安裝支架材料 20#，20g，12CrMoV，10CrMo910，不銹鋼（304，316，316L，316Ti），與用戶管道材料
指定材料可選一體化溫度和壓力測量；室外一體化防水盒
與變送器的連接直接焊接，單截止閥和雙截止閥可以根據需要，特別訂制
H350高性能在線插拔型
通徑范圍 30-6000mm
適用介質氣體、液體或潮濕氣體
壓力范圍 -1.0-68.0MPa
安裝方式氣體時，探頭要向上稍加傾斜，末端低
液體時，探頭從管道下方插入，或者有向上傾斜的角度
各種許可 Eex隔爆，高壓通過壓力設備檢測
精度指標優于讀數的1%，重復性為0.1%
量程比大于30：1，雙向測量
溫度范圍 -20-500℃
安裝支架材料 20#，20g，12CrMoV，10CrMo910，不銹鋼（304，316，316L，316Ti），與用戶管道材料一致或同類型材料
可選一體化溫度和壓力測量；室外一體化防水盒
H450智能單桿在線驅動型
通徑范圍 30-3000mm
適用介質氣體或者液體，具有在線快速拆卸組件
壓力范圍 -1.0-6.5MPa
安裝方式氣體時，探頭要向上稍加傾斜，末端低
液體時，探頭從管道下方插入，或者有向上傾斜的角度
各種許可 Eex隔爆，高壓通過壓力設備檢測
精度指標優于讀數的1%，重復性為0.1%
量程比大于30：1，雙向測量
溫度范圍 -20℃~500℃
安裝支架材料 20#，20g，12CrMoV，10CrMo910，不銹鋼（304，316，316L，316Ti），與用戶管道材料
指定材料可選一體化溫度和壓力測量；室外一體化防水盒
H650防腐法蘭安全鎖定型
通徑范圍20-9000mm
適用介質蒸汽
壓力范圍 -0.1-25.5MPa
安裝方式法蘭
精度指標優于讀數的1%，重復性為0.1%
量程比大于30：1，雙向測量
溫度范圍 -200℃~1240℃
安裝支架材料 20#，20g，12CrMoV，10CrMo910，不銹鋼（304，316，316L，316Ti），與用戶管道材料
一致或同類型材料
探頭材料不銹鋼（1.4571，標準探頭）；1.4828（耐高溫材料）；1.4539，哈氏C4，Haynes合金（用于帶氧化性的腐蝕介質）；15Mo3, ，10CrMo910 ，13CrMo44，x20CrMov121，P91（各種鍋爐鋼）；其它用戶
指定材料
可選一體化溫度和壓力測量；室外一體化防水盒
H750高性能高溫高壓雙支撐型
通徑范圍 30-9000mm
適用介質氣體或潮濕氣體
壓力范圍 -1.0-39.0MPa
安裝方式氣體時，探頭要向上稍加傾斜，末端低
各種許可 Eex隔爆，高壓通過壓力設備檢測
精度指標優于讀數的1%，重復性為0.1%
量程比大于30：1，雙向測量
溫度范圍 -20℃~600℃
安裝支架材料 20#，20g，12CrMoV，10CrMo910，不銹鋼（304，316，316L，316Ti），與用戶管道材料
一致或同類型材料探頭材料不銹鋼（1.4571，標準探頭）；1.4828（耐高溫材料）；1.4539，哈氏C4，Haynes合金（用于帶氧化性的腐蝕介質）；15Mo3，10CrMo910 ，13CrMo44，x20CrMov121，P91（各種鍋爐鋼）；其它用戶
指定材料可選一體化溫度和壓力測量；室外一體化防水盒
與變送器的連接分體安裝的R1/2外螺紋，1/2NPT外螺紋和R1/2球閥；用于一體化安裝的DIN閥組，三閥組；各種壓力截止閥，球閥或滑閥連接（材料可選）可以根據需要

卓力工礦是國內知名KEDTB德爾塔巴流量計生產廠家，有豐富的經驗為客戶提供高品質的KEDTB德爾塔巴流量計及完善的售后服務，如果您想了解最新KEDTB德爾塔巴流量計價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服：點擊這里、立刻咨詢；我們攜程為您服務！
