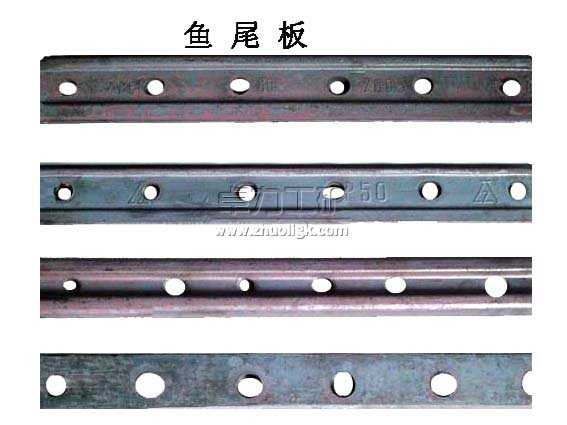

標準魚尾板

　　魚尾板即重軌道夾板(38kg以上的道夾板)，是一種用于鋼軌與鋼軌之間連接使用的連接緊固件。卓力優供各種標準魚尾板，國標魚尾板英標魚尾板 JIS E標準鋼軌配套魚尾板 AREMA 2007標準鋼軌配套魚尾板起重軌配套魚尾板 UIC標準鋼軌配套魚尾板 DIN標準鋼軌配套魚尾板。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

標準魚尾板說明書

標準魚尾板

標準魚尾板|國標魚尾板|英標魚尾板|起重軌魚尾板規格型號

魚尾板即重軌道夾板(38kg以上的道夾板)，一般為6孔，是一種用于鋼軌與鋼軌之間連接使用的連接緊固件。
卓力優供各種標準魚尾板，國標魚尾板英標魚尾板 JIS E標準鋼軌配套魚尾板 AREMA 2007標準鋼軌配套魚尾板起重軌配套魚尾板 UIC標準鋼軌配套魚尾板 DIN標準鋼軌配套魚尾板。

各種標準魚尾板參考標準、型號、材質、尺寸對照表

國標魚尾板
型號	標準	材質
43KG	TB/T 2345-2008	B7
50KG
60KG
75KG

英標魚尾板
型號	標準	材質
BS75R	BS 47-1	EUROPEAN GRADE 700
BS80A
BS90A
BS100A
BS113A

JIS E標準鋼軌配套魚尾板
鋼軌型號	魚尾板標準	魚尾板材質
37A	JIS E 1102-2001	SS490 S20C
50N
CR73
CR100
BS113A

AREMA 2007標準鋼軌配套魚尾板
T-Rail	標準	材質	孔徑
100lb.ASCE	AREMA 2007	AREMA GRADE/STEEL GRADE55#	1.1875 ’’
115RE			1.1875 ’’
132RE			1.3125 ’’
136RE			1.3125 ’’

起重軌配套魚尾板
104lb.CR	AREMA 2007	AREMA GRADE/STEEL GRADE55#	1.0625 ’’
105lb.CR			1.3125 ’’
135lb.CR			1.1875 ’’
171lb.CR			1.1875 ’’
175lb.CR			1.1875 ’’
標準長度: 914.4mm 鉆孔或沖孔, 四孔或六孔

UIC標準鋼軌配套魚尾板							適用軌道
型號	單重 Kg/m	尺寸				材質	軌道型號	軌道單重 Kg/m	執行標準
		a	b	c	x
					y
U79	23.92	108.53	27	41	2.75	Grade 700	UIC54	54.43	UIC
					2.75
U85	29.68	120.92	24	45	2.75	Grade 700	UIC60	60.34	UIC
					2.75
魚尾板執行標準: UIC864-4標準， UIC864-8標準

DIN標準鋼軌配套魚尾板							適用軌道
型號	單重 Kg/m	尺寸				材質	軌道型號	軌道單重 Kg/m	執行標準
		a	b	c	x
					y
FI30	9.6	70.1	15.9	20.6	4.33	Grade 700	S30	30.03	DIN5901
					4.33
FI33	12.7	90.5	18	20	4	Grade 700	S33	33.47	DIN5901
					4
FI41	15.7	94	20	31	3	Grade 700	S41	41.38	DIN5901
FI49					3		S49	49.43
魚尾板執行標準: DIN5902:1995
