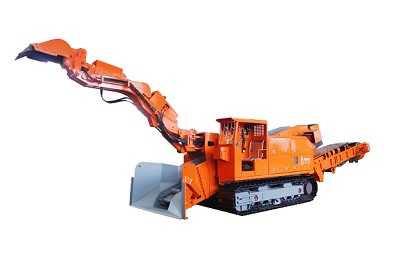

偏置式履帶式扒渣機

偏置式履帶式扒渣機|履帶式扒渣機

偏置式履帶式扒渣機，是專為解決在巷道中與履帶式液壓鉆車錯車，斷面空間受限問題而研發的一款新型設備。該款機型將運輸槽設置在一側，保持原有整機工作性能，減少了整機寬度，減輕了整機重量，減少了設備成本；具有操作靈活方便、結構緊湊、作業功效高、故障率低、使用壽命長等優點。

偏置式履帶式扒渣機主要外形尺寸

項 目		ZWY- 150/55L           ZWY-180/79L
履帶接觸地長度		2560mm                    2827mm
履帶內側寬度		600mm                     750mm
履帶板寬度		400mm                     400mm
離地間隙		330mm（可加高）             300mm（可加高）
運輸槽內寬		780mm（可加高）             780mm（可加高）
運輸狀態	長	8500mm                        950mm
	寬	1550mm                        700mm
	高	2600mm                        2500mm
工作狀態	長	10300mm                   10100mm
	寬	1550mm                    1700mm
	高	3350mm                        3173mm

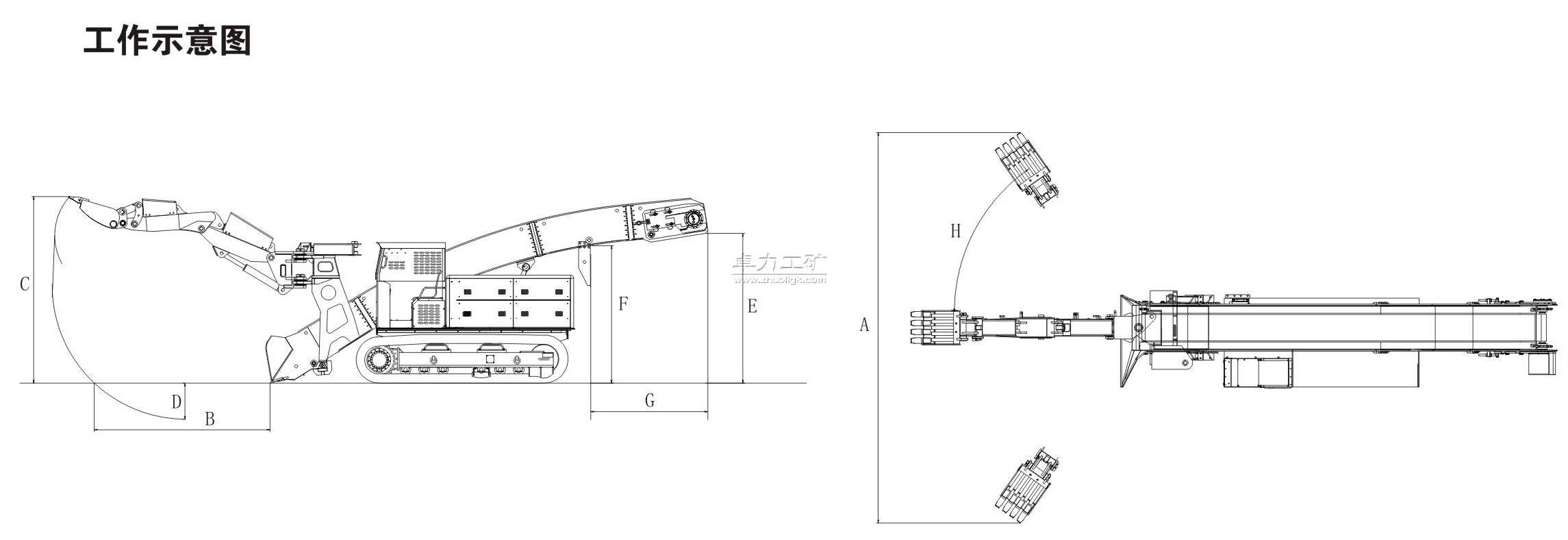

偏置式履帶式扒渣機工作范圍

項 目	ZWY- 150/55L	zwy-180/79L
A   挖掘 寬度	5500mm	6600mm
B   挖掘距離（ 離鏟口）	2354mm	3650mm
C   挖掘 高度	3350mm	4800mm
D   挖掘 深度	570mm	1000mm
E   卸載 高度	2300mm(可變)	2600mm(可變)
F   最低裝載高度	1900mm(可變)	2300mm(可變)
G    卸載距離	1600mm(可變)	2100mm(可變)
H   工作臂最大 回轉角度	±55°	±55°
適應巷道斷面（寬 ×高）	≥3.5×3.3m（單臂鉆）≥3.8×3.5m(雙臂鉆）	≥3.8×3.8m(雙臂鉆)



偏置式履帶式扒渣機性能參數

項 目	ZWY-150/55L	zwy-180/79L
裝載能力	150m3/h	180m3/h
總功率	55kw	79kw
整機重量	12800kg	15000kg
行走速度	0.25±5% m/s	0.54±5%m/s
刮板鏈運輸機構形式	雙鏈雙驅/單鏈雙驅	雙鏈雙驅/單鏈雙驅
適用巷道坡度	≤32°	≤32°
最小轉彎半徑	≥7m	≥8m
接地比壓	≤0.068Mpa	≤0.07Mpa
操作方式	液控	液控
刮板鏈速度	39m/min	44m/min
液壓油箱容量	260L	400L
最大工作壓力	32Mpa	32Mpa
液壓泵	變量柱塞泵×2+ 齒輪泵×1	變量柱塞泵×2+齒輪泵×1
行走液壓馬達	徑向柱塞馬達 ×2	徑向柱塞馬達×2
運輸槽液壓馬達	徑向柱塞馬達 ×2	徑向柱塞馬達×2



 注：以上參數僅供參考，可能與實際參數有所差異。
